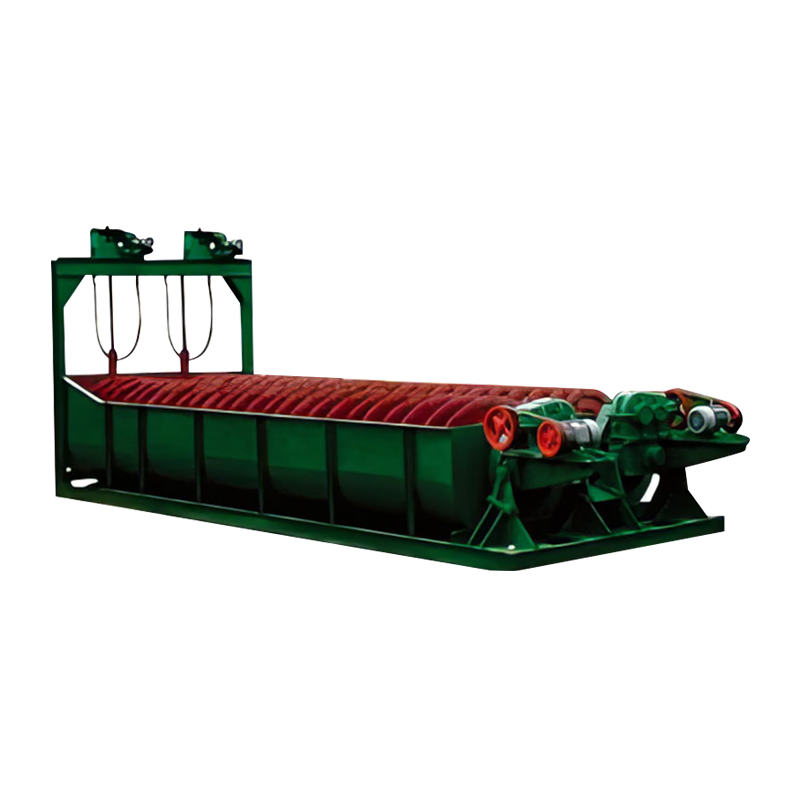

Hlavnými komponentmi špirálového klasifikátora sú polkruhová nádrž na vodu, špirálové zariadenie zložené z hriadeľa a čepelí, horných a dolných ložiskových častí špirálového hriadeľa, prenosového zariadenia špirálového hriadeľa a zdvíhacieho mechanizmu. Jeho špecifikácie sú vyjadrené priemerom špirály.
Špirálové klasifikátory sa dajú rozdeliť na jednotlivé špirálové a dvojité špirálové klasifikátory podľa počtu špirálových hriadeľov a možno ich rozdeliť na vysoký typ húru, nízky typ húru a potopenie podľa výšky pretečovacieho hrebeňa.
Prepadový húb vysokoškolského špirálového klasifikátora High Weir je vyšší ako ložisko na dolnom konci špirálového hriadeľa, ale nižší ako horný okraj špirály konca prepadu. Má určitú sedimentačnú oblasť vhodnú na klasifikáciu hrubej častice a môže získať veľkosť prepadu častíc vyššiu ako 100 siete.
Prepadový húb nízkeho špirálového klasifikátora WAIR je nižší ako stred koncového ložiska pretečenia, takže sedimentačná oblasť je malá a kapacita pretečenia je nízka. Zvyčajne sa nepoužíva na klasifikačné operácie, ale používa sa na umývanie rudného piesku na desiatu.
Celá špirála na prepadovom konci ponoreného špirálového klasifikátora je ponorená pod povrch kvapaliny v sedimentačnej zóne. Jeho sedimentačná zóna má veľkú plochu a hĺbku, ktorá je vhodná na klasifikáciu jemných častíc a môže získať veľkosť pretečovacích častíc menšia ako 100 ôk.
Pracovný princíp
Jemne mletá suspenzia sa privádza do nádrže na vodu z prívodného prístavu umiestneného v strede sedimentačnej zóny. Dolný koniec naklonenej nádrže na vodu je sedimentačná zóna klasifikácie suspenzie. Špirála sa otáča nízkou rýchlosťou, aby zamiešala suspenziu, takže svetlo a jemné častice sú zavesené na povrchu a prúdia do prepadového húževnatého, aby prepadli a vstúpili do ďalšieho procesu. Hrubé a ťažké častice sa usadia na dne nádrže a sú prepravené do výtokového portu špirálou ako vrátený piesok. Špirálový klasifikátor a mlyn zvyčajne tvoria uzavretý obvod, ktorý vráti hrubý piesok do mlyna na opätovné vyriešenie.
Výhody špirálového klasifikátora sú jeho jednoduchá štruktúra, stabilná a spoľahlivá prevádzka, ľahká prevádzka a ľahká tvorba operácie uzavretého obvodu s mlynom s priemerom menej ako 3,2 metra.
